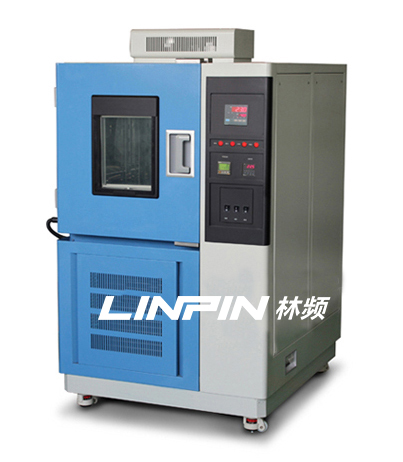

高低溫試驗箱驗收試驗事項

來源：林頻儀器 時間：2018-03-16 13:27

一、高低溫試驗箱主要測試儀器與裝置：

1.1風速儀：感應量應不低于0.05m/s的風速儀；

1.2溫度計：采用鉑電阻、熱電偶或其他類似溫度傳感器組成的并滿足下列要求的測溫系統：傳感器時間常數：20S~40S;測溫系統的擴展不確定度(K=2)：不大于0.4℃；

1.3表面溫度計：采用鉑電阻或其他類似傳感器組成并滿足下列要求的測量系統：傳感器時間常數：20S~40S;測溫系統的擴展不確定度(K=2)：不大于1.0℃；

二、 測試條件

2.1測試在空載條件下進行；

2.2進行降溫速率試驗時，環境溫度應當不高于25℃，冷動力溫度應不高于30℃；

三、高低溫試驗箱溫度測試方法

3.1測試點的位置及數量；

3.1.1在試驗箱工作室內容定出上、中、下三個水平測試面，簡稱上、中、下層，上層與工作室頂面的距離是工作室高度的1/10，中層通過工作室?guī)缀沃行模聦釉谧畹蛯訕悠芳苌戏?0mm處；

3.1.2測試點位于三個測試面上，中心測試點位于工作室?guī)缀沃行模溆鄿y(cè)試點到工作室壁的距離為各自邊長的1/10，但對工作室容積不大于1立方米的試驗箱，該距離不小于50mm；

3.1.3測試點的數量與工作室容積大小的關系為：工作室容積不大于2立方米時，測試點為9個;工作室容積大于2立方米時，測試點為15個;當工作室容積大于50立方米時，溫度測試點的數量可以適當增加；

四、高低溫試驗箱測試程序

4.1在試驗箱溫度可調范圍內，選取最高標稱溫度和最低標稱溫度；

4.2使喚試驗箱按先低溫后高溫的程序運行，在工作空間中心點的溫度達到測試溫度并穩定2H，在30分鐘內第1分鐘測試所有測試點的溫度1次，共測30次

五、數據處理和試驗結果

5.1對測得的溫度數據，按測試儀表的修正值進行修正；

5.2剔除可疑數據；

5.3對在溫度恒定階段測得的數據計算每點30次測得值的平均溫度；

5.4計算溫度梯度：溫度平均值最大值減去溫度平均值最小值；

5.6試驗箱控制儀表的設定值與中心測試值之差應滿足容許偏差要求；

六、工作室內壁與工作空間的溫度差的測試方法

6.1測試點布放位置及數量；

6.1.1在工作空間內何中心布放一個溫度傳感器，在工作室六面內壁幾何中心各布放一個表面溫度傳感器；

6.1.2若工作室內壁中心有引線孔或其他裝置，則測試點與孔壁或其他裝置的距離應不小于100mm；

6.2測試程序；

6.2.1在試驗箱溫度可調范圍內，選用最高標稱溫度和最低標稱溫度為測試溫度；

6.2.2在工作用空間幾何中心點的溫度第一次達到測試溫度并穩定2H，每隔2分鐘測試所有測試點的溫度值一次，共測5次；

6.3試驗結果的計算與評定；

6.3.1將測試的溫度值按測試儀表的修正值修正；

6.3.2分別計算各測試點溫度的算術平均值；

6.3.3計算出工作室仙壁與工作室熱力學溫度之差的百分比；

七、高低溫試驗箱升、降溫速率測試方法

7.1測試點為工作空間幾何中心點；

7.2測試程序；

7.2.1在試驗箱溫度可調范圍內，選取最低標稱溫度為最低規定溫度，最高標稱溫度為最高規定溫度；

7.2.2開啟冷源，使試驗箱由室溫降到最低規定溫度，穩定2H，調至最高規定溫度，檢測試驗箱溫度從溫度范圍的10%升到90%的時間;使試驗箱在最高規定溫度下，穩定2H，再調至最低規定溫度，檢測試驗箱溫度從溫度范圍的90%降到10%的時間；

7.2.3 在升溫或降溫過程每1分鐘記錄溫度值1次；
